一：β射線顆粒物檢測儀產品簡介

β射線顆粒物檢測儀又稱貝塔射線檢測儀，貝塔射線揚塵在線監測系統，β射線顆粒物檢測儀是一款用于提供室外空氣污染物實時、準確檢測的經濟型產品，廣泛適用用于測量環境空氣中的顆粒物濃度。

WX-8000-PMβ射線煙塵粉塵分析儀可自動測量和記錄濃度，采用的是貝塔射線吸收法的工作原理，將C-14作為發射源，其發射恒定的高能量電子，樣品空氣通過切割器以恒定的流量經過進樣管，顆粒物截留在濾膜上。β射線通過濾膜時，能量發生衰減，通過對衰減量的測定計算出顆粒物的質量，根據采樣流量、采樣時間和濾膜面積來計算實際狀態下環境空氣中顆粒物的濃度。

二：結構組成

 WX-8000-PM型β射線煙塵粉塵分析儀由采樣泵、切割器、β源、電源、檢測系統、溫濕聯控系統（DHS）、數據采集處理單元、數據傳送單元、配套軟件及輔助單元組成。

可選配風向、風速、視頻監控、LED顯示屏。

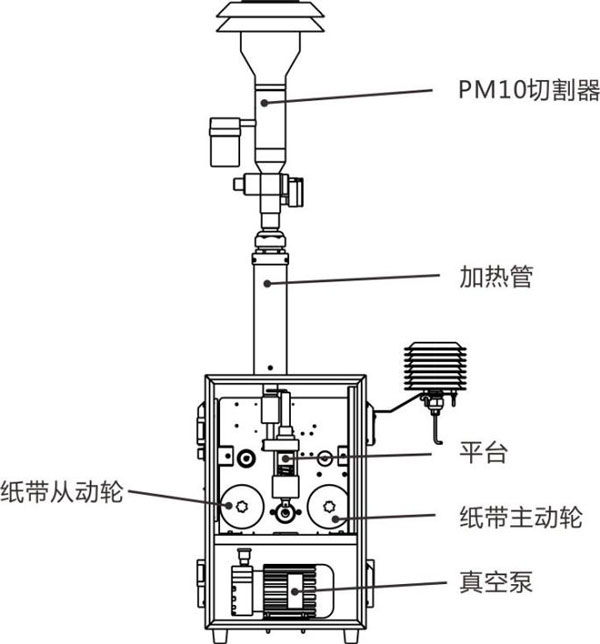

           圖1  設備結構組成示意圖

三：技術指標

表1  性能指標

表2  功能指標

三：功能特點

? 采用β射線吸收法，數據準確可靠。

? 配置不同切割器，可實現TSP、PM10和PM2.5質量濃度的實時在線監測；

? 具備開機自啟動、開機自檢、自動校準功能。

? 儀器配置溫濕聯控系統（DHS），去除濕度對測量數據的影響；

? 4G網絡無線傳輸數據，傳輸穩定可靠；

? 采用7寸工業屏及精簡安卓系統，系統穩定可靠，簡單易懂，操作簡便，兼容性強。

? 大容量存儲，可能實現一年以上的數據存儲；

? 外觀設計簡單大方，安裝方式多樣，可選壁掛式、立桿安裝、支架安裝等；

顯示界面

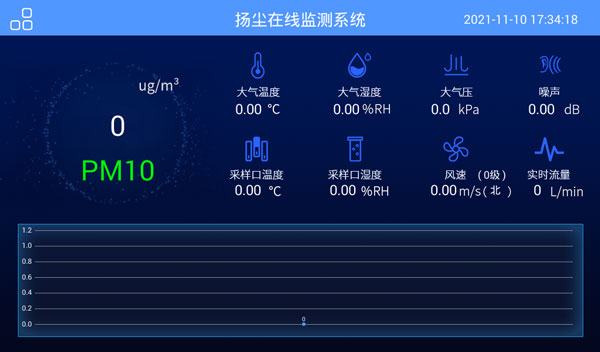

              圖2  顯示界面

WX-8000-PM型β射線煙塵粉塵分析儀直觀顯示測定濃度，左半部分顯示的為測定顆粒物的濃度，單位為“μg/m³”， 1小時更新一次數據。右半部分顯示氣象參數和采樣流量等實時數據，包括大氣溫度、大氣濕度、大氣壓力、樣氣溫度、樣氣濕度、計數值、實時流量等，1秒更新一次數據。

在顯示界面，儀器以1小時為工作周期，連續工作。

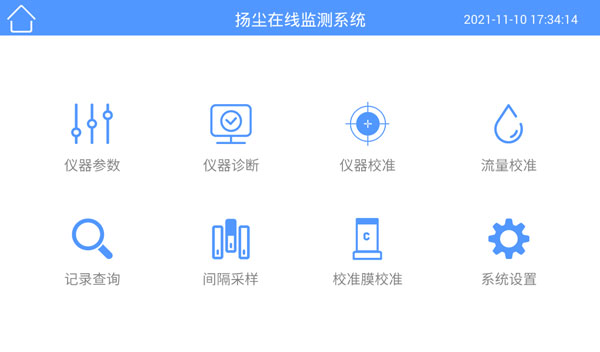

                   圖3  功能菜單

① 儀器參數：查看儀器各項參數，可設置儀器斜率、截距，可開啟或關閉自動零點。

② 儀器診斷：可操作平臺、走紙及流量。

③ 儀器校準：可校準溫度傳感器、濕度傳感器、大氣壓傳感器。

④ 流量校準：可進行流量校準。

⑤ 校準膜校準：可進行校準膜校準。

⑥ 記錄查詢：可查詢校準記錄及數據記錄。

⑦ 間隔采樣：可進行間隔采樣。

⑧ 系統設置：可進行儀器編號，網絡設置及報警閾值設置。

2儀器參數

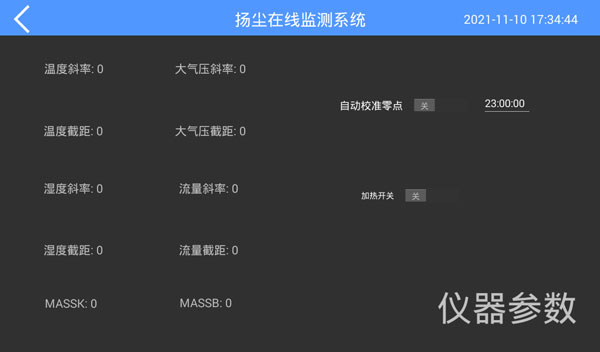

            圖4  儀器參數界面

A． 儀器參數界面可查看儀器參數，包括溫度系數、濕度系數、大氣壓系數、流量系數；

B． 可查看及設置儀器斜率“MASSK”、截距“MASSB”；

C． 可打開/關閉“自動校準零點”，并進行設置自動校準零點時間，當“自動校準零點”處于打開狀態，在設置時間點儀器進行零點校準，校準結果將更新“MASSB“，并產生校準記錄。

D． 點擊，返回至【顯示界面】。
